Modbus Bridge

Firmware embebido para WIZnet/RP2040 que implementa una pasarela configurable entre Modbus TCP y Modbus RTU.

Inicio
firmwareprotocolsmodbusrp2040ethernetsdd

Description

ModbusBridge es un firmware embebido para placas WIZnet/RP2040 que implementa un bridge configurable entre Modbus TCP y Modbus RTU, orientado a integración industrial, diagnóstico de comunicaciones serie y operación remota por Ethernet. El proyecto está desarrollado sobre Arduino Core para RP2040 y utiliza Ethernet cableada mediante W55RP20lwIP. La configuración se administra desde shell serie, shell TCP o comandos AT, con persistencia en Flash y validación por CRC.

Características Principales

  • Bridge Modbus TCP <-> Modbus RTU.
  • Modos de operación:
  • Clientes Modbus TCP consultando esclavos Modbus RTU.
  • Maestro Modbus RTU consultando un esclavo Modbus TCP remoto.
  • Conversión correcta entre tramas Modbus TCP MBAP y Modbus RTU con CRC.
  • Preservación de Transaction ID, Unit ID, función y exception codes.
  • Timeouts configurables y manejo de errores Modbus.
  • Bridge RAW TCP/Serial para túneles transparentes o diagnóstico.

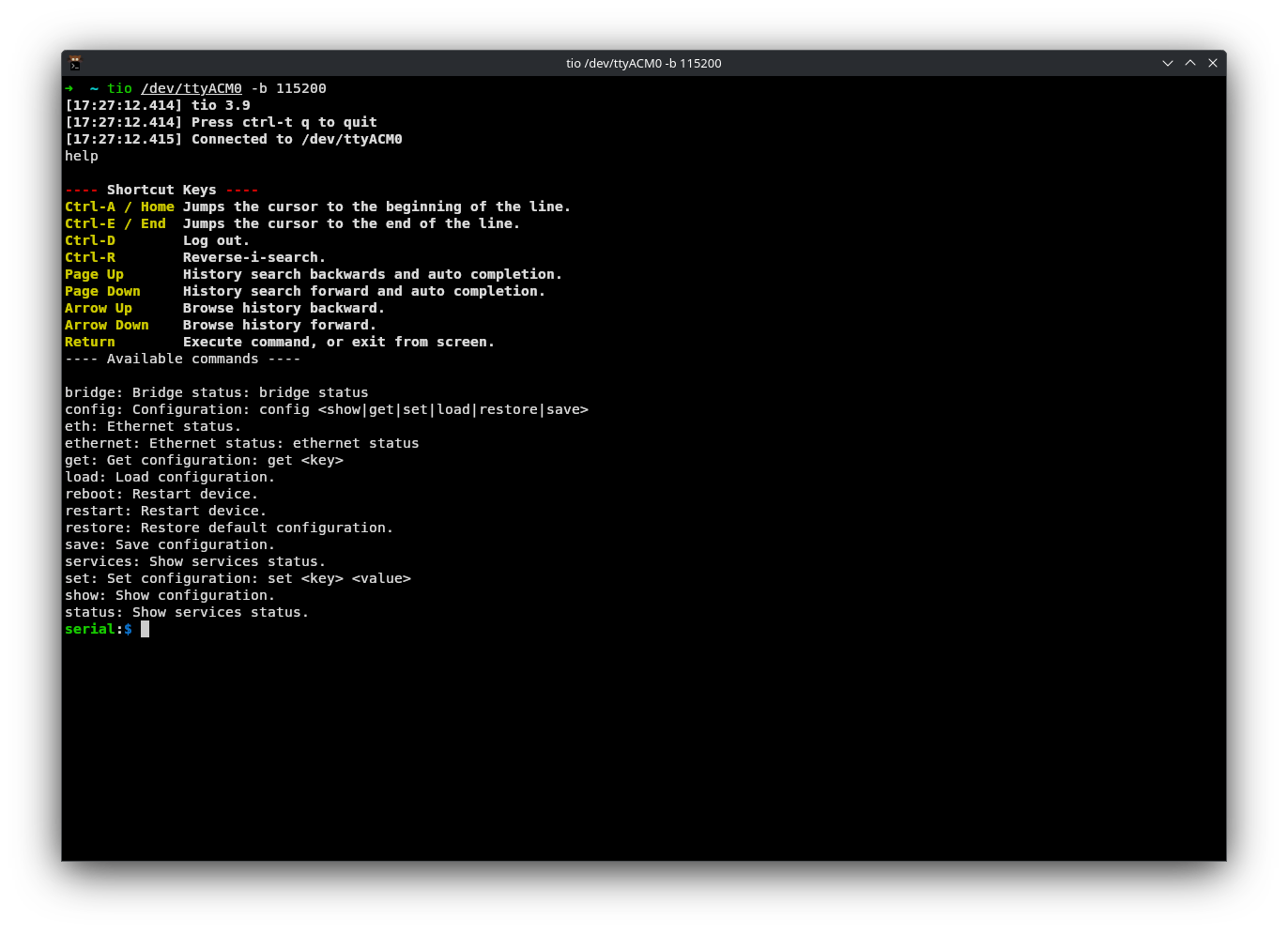

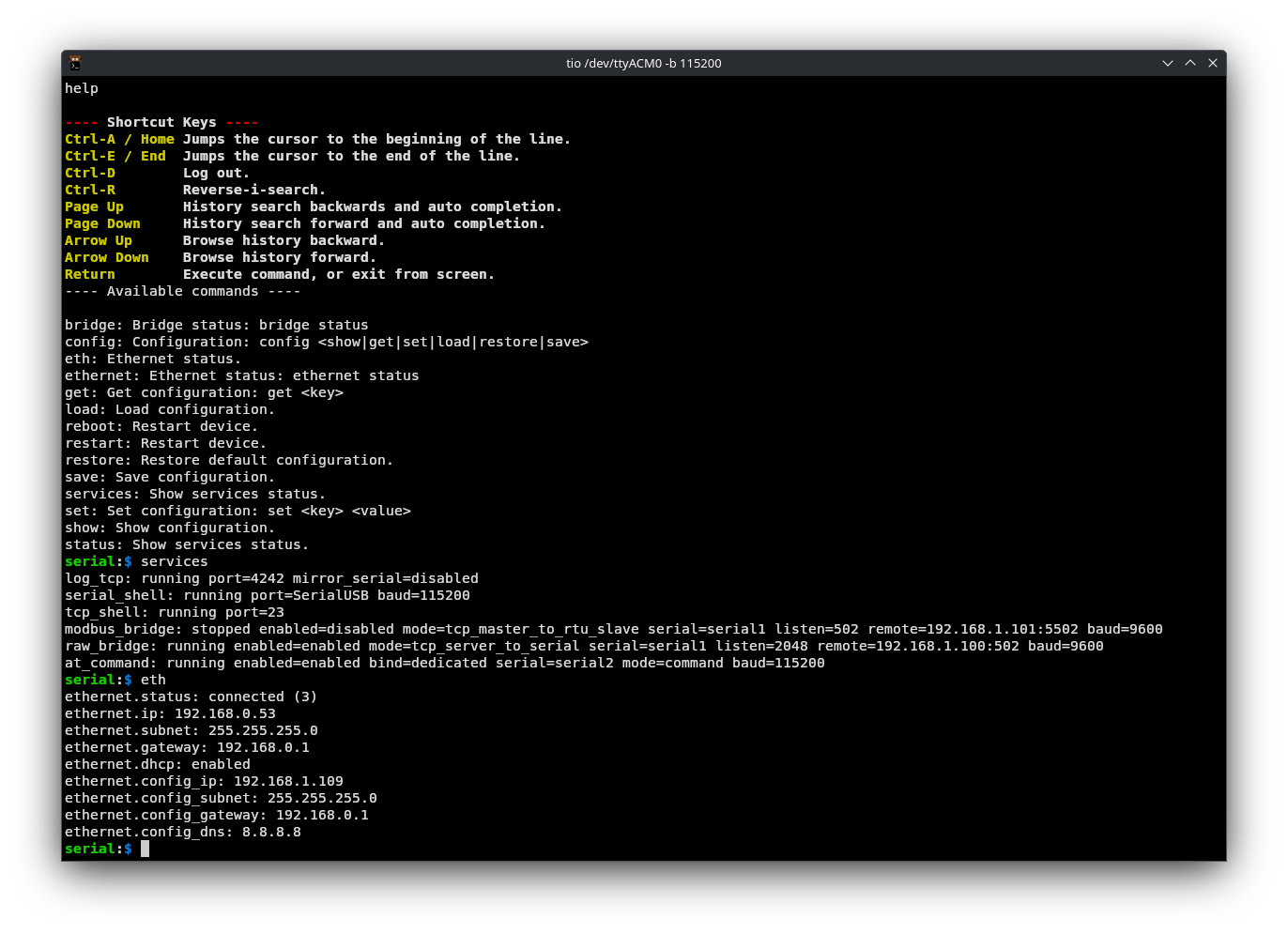

  • Shell serie por SerialUSB.
  • Shell TCP configurable y protegido por password.
  • Comandos AT por UART dedicado o compartido con bridge.
  • Configuración persistente en Flash con CRC16 y slot backup.
  • DHCP o IP fija configurable.
  • Logs TCP con formato estilo Zephyr:
  • Aplicación dinámica de configuración por servicio cuando es posible.
  • Cambios Ethernet persistidos y aplicados tras reinicio. Tecnologías Utilizadas

Módulos Del Firmware

  • ModbusBridge
  • Implementa el bridge Modbus TCP/RTU.
  • Gestiona clientes TCP, timeouts, conversión MBAP/RTU y CRC RTU.
  • RawBridge
  • Túnel TCP/Serial configurable.
  • Agrupa bytes seriales por gap temporal o cantidad mínima antes de enviar por TCP.
  • AppConfig
  • Configuración persistente versionada.
  • Validación con CRC16.
  • Defaults automáticos y backup en EEPROM.
  • LogService
  • Servidor TCP de logs.
  • Mirror opcional por USB serial.
  • Formato estructurado estilo Zephyr.
  • Shell / TCPShell
  • Administración local/remota del dispositivo.
  • Aliases legibles para comandos cortos.
  • Password configurable para shell TCP.
  • ATCommandService
  • Comandos AT por UART.
  • Puede operar en modo dedicado o compartido con bridge mediante escape +++.

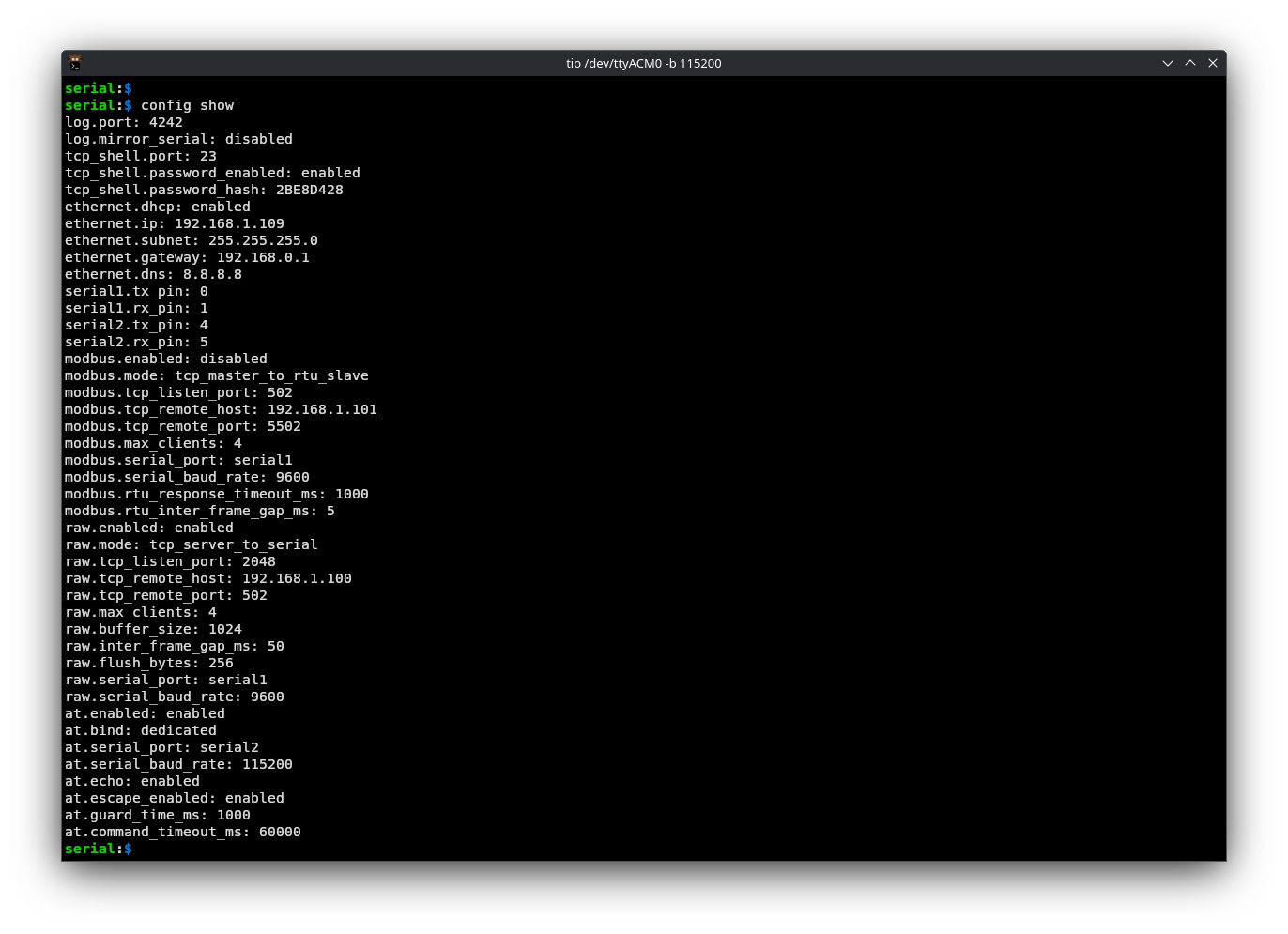

Capacidades De Configuración El firmware permite configurar, entre otros:

  • Puertos TCP de servicios.
  • DHCP o IP manual.
  • Baudrate de puertos serie.
  • UART usado por cada bridge.
  • Modo Modbus.
  • Host/puerto remoto TCP.
  • Timeouts Modbus RTU.
  • Parámetros de agrupamiento RAW:
  • raw.inter_frame_gap_ms
  • raw.flush_bytes
  • Password del shell TCP mediante hash persistido.

Empresa

Teareas

  • Desarrollo de firmware modular en C++.
  • Integración Ethernet cableada en microcontroladores RP2040.
  • Manejo de protocolos industriales Modbus TCP/RTU.
  • Diseño de configuración persistente robusta con versionado y CRC.
  • Arquitectura no bloqueante para multiplexar servicios TCP, UART, shell y logs.
  • Herramientas de administración remota embebida.
  • Build reproducible con Arduino CLI.
  • Separación clara entre servicios, configuración, logging y lógica de protocolo.

Tecnologías / skills

  • C/C++ embebido.
  • Arduino IDE / Arduino CLI.
  • Core earlephilhower/arduino-pico.
  • RP2040 / WIZnet W55RP20 compatible.
  • W55RP20lwIP para Ethernet.
  • EEPROM para persistencia.
  • CRC de Rob Tillaart para CRC16.
  • Commander-API para parser de comandos.
  • Shellminator para shell interactivo serie/TCP.
  • Git + scripts de build/release.

Estado del Proyecto

  • Desarrollo finalizado
